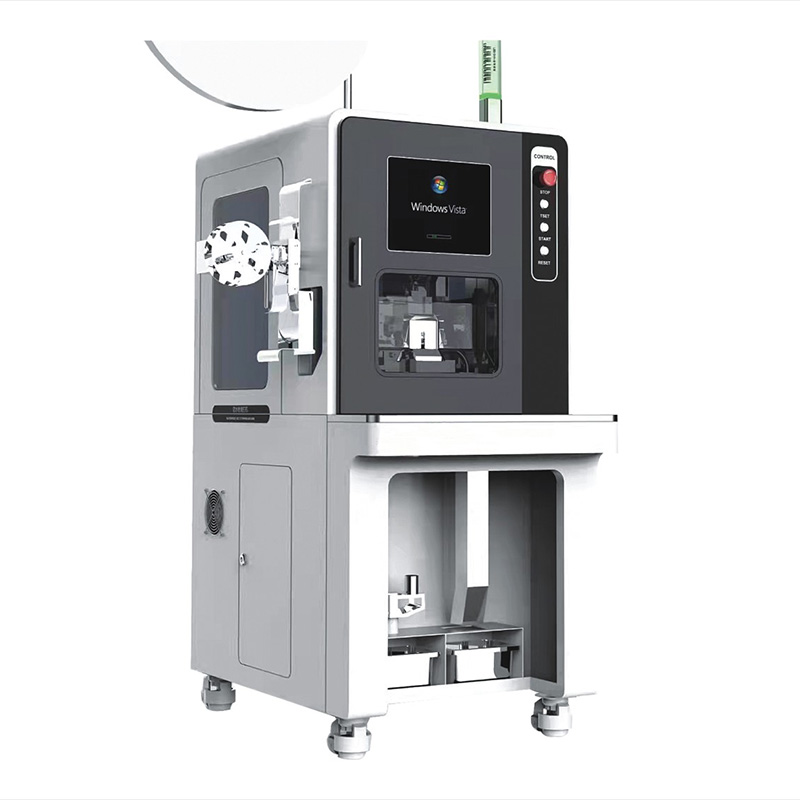

全自動單頭打端單穿防水栓介紹

全自動單頭打端單穿防水栓背景技術

目前，現有技術的防水栓均采用人工穿防水栓，存在效率低，位置偏差大一致性不好的問題，而且銅絲線頭易打彎散亂不能滿足生產要求，因此，穿防水栓設備的創新是急需解決的問題。

全自動單頭打端單穿防水栓技術方案

本實用新型的全自動單頭打端單穿防水栓，包括底座、兩根機架和控制裝置；所述兩根機架對稱，且垂直安裝在底座中部上端面；所述控制裝置安裝在兩根機架上端面；所述全自動單頭打端單穿防水栓還包括滾桶、滑輪、電機、導軌、擺針座、套管、滑塊、導線固定器和機械手抓；所述滾桶、滑輪和電機依次相連，并安裝在底座上端面的左側；所述導軌安裝在底座上部，且導軌左端與滾桶右側壁貫穿；所述導軌左側設置有氣管；所述擺針座安裝在導軌右端下部；所述套管和滑塊均與控制裝置連接，且活動安裝在導軌右端下部；所述導線固定器安裝在底座右側端；所述機械手抓與控制裝置連接；所述控制裝置右下方設置有氣動頂針。

全自動單頭打端單穿防水栓功能特點

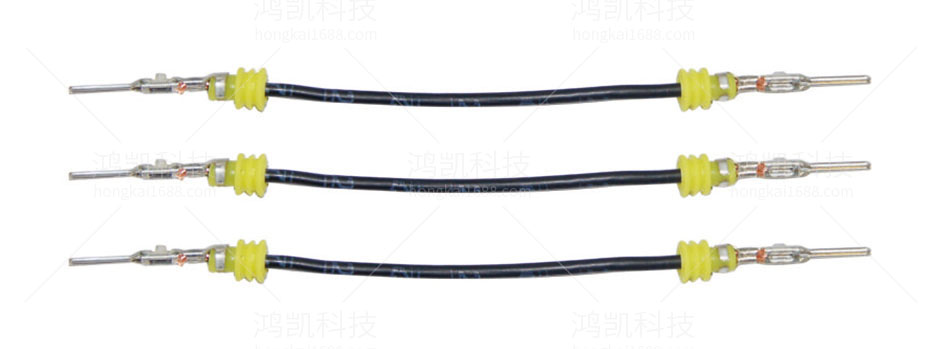

本機采用直線模組將穿防水塞、剝皮、壓接一體化

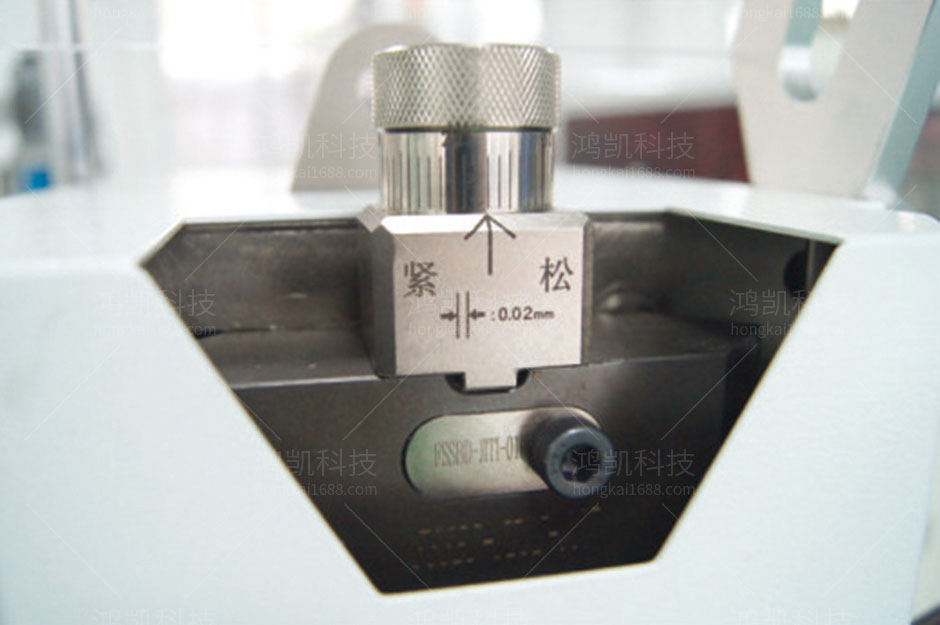

數據調整剝皮長度、穿防水塞深度和打端包膠深度

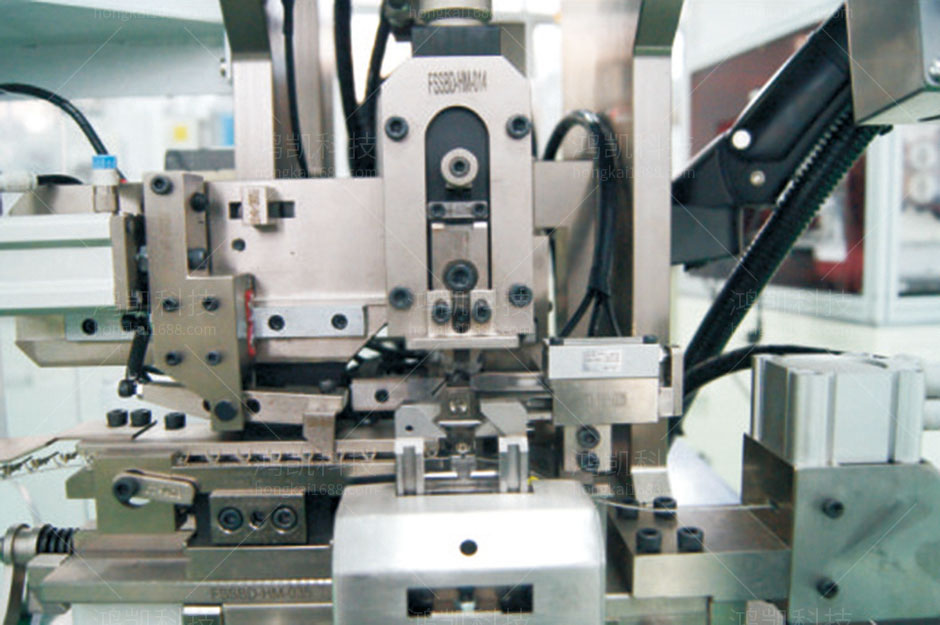

采用伺服電機控制端子壓接，高速沖壓，壓力穩定

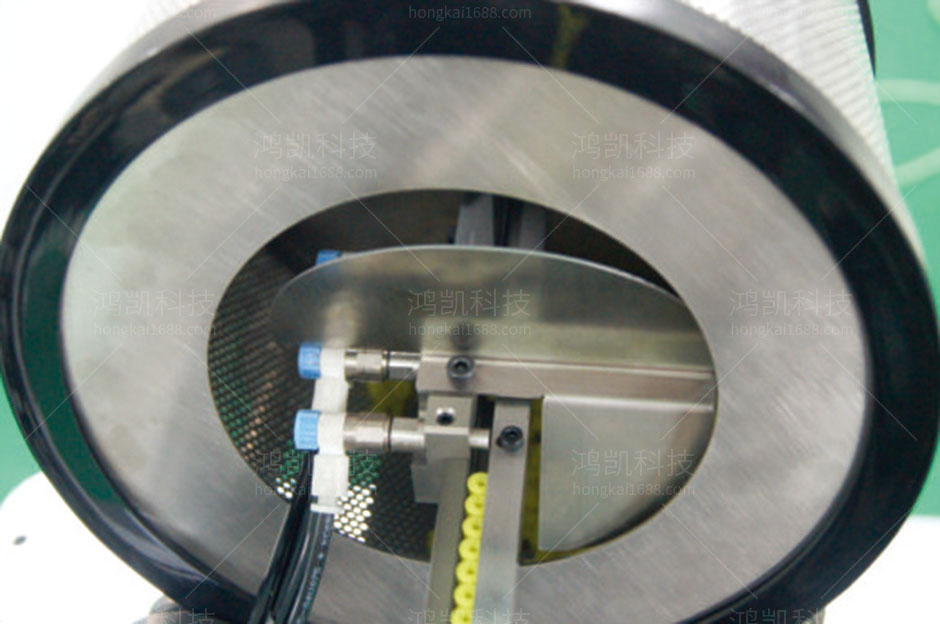

防水塞送料機構，簡單易更換，滿足多種需求

全自動單頭打端單穿防水栓技術參數

適用線徑：0.3-3mm²
剝線長度：0.5mm-10.0mm
切線誤差：±0.02mm
壓著能力：3T
行程：40mm
單周期：3s
產能：1000-1200條/H
適用防水塞：≤￠10×10
電源：AC220V50Hz
總量：150KG
本體尺寸：560*900*1300MM
