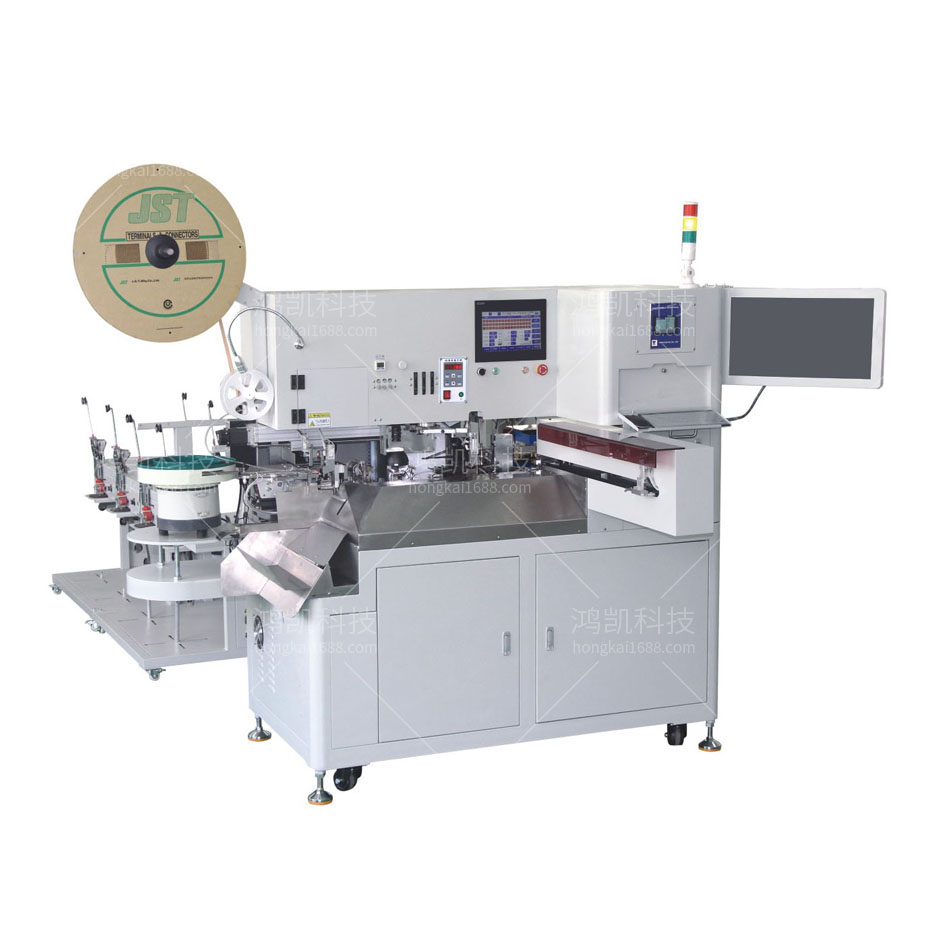

全自動插膠殼高速機(簡易型)

設備功能

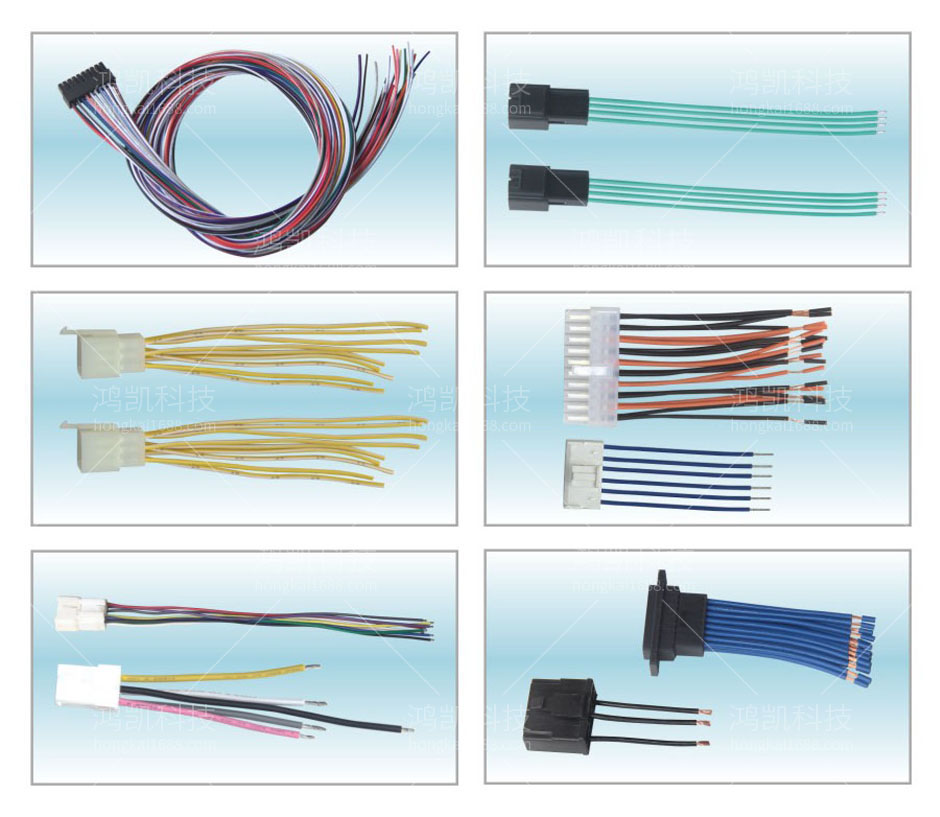

此設備可實現線材一端自動切線，剝皮，扭線，沾錫，另一端自動切線、剝皮、穿膠殼功能。
注：可以根據產品工藝特點，提供個性化線束加工解決方案，非標定制設備。
1、振動盤自動送料散裝膠殼;
2、設計簡單，易操作，調試方便;
3、更換產品規格簡單，用時短;
4、贈配卷軸線通用送線機;
5、每P可自由設定線材切斷長度及剝口長度;
6、配備日本索路壓力監控;
7、設備自動挑選，隔離制程不良品;
8、端子插入作100%后拉檢測。

在線咨詢

聯系電話：133 7777 0857

產品詳情

全自動插膠殼高速機(簡易型)介紹：

產品規格：
型號：全自動插膠殼高速機(簡易型)
電源：AC 220V
最大功率：約4.2KW
氣壓：0.4~0.6MPa
機器重量：約480kg
外型尺寸：1950Lx1180Wx1960H(不含送線機及振動盤部分，非標機尺寸以實機為準)
上料方式：振動盤自動送膠殼，送線機自動送線材，馬達自動送錫絲及錫水
功能：A端:搓線沾錫: B端:剝皮，壓著，插入。
加工范圍：AWG18-AWG24最多9種顏色線材同時作業(更多顏色可定制)
加工長度：600>L>40mm(特殊需求請聯系當值業務)
裁線精度：0.5mm+裁線長度*0.2%
剝皮長度：A端:0.1-6.0mm: B端:0.1-10.0mm
扭線長度：3mm-10mm
沾錫長度：0mm-10mm

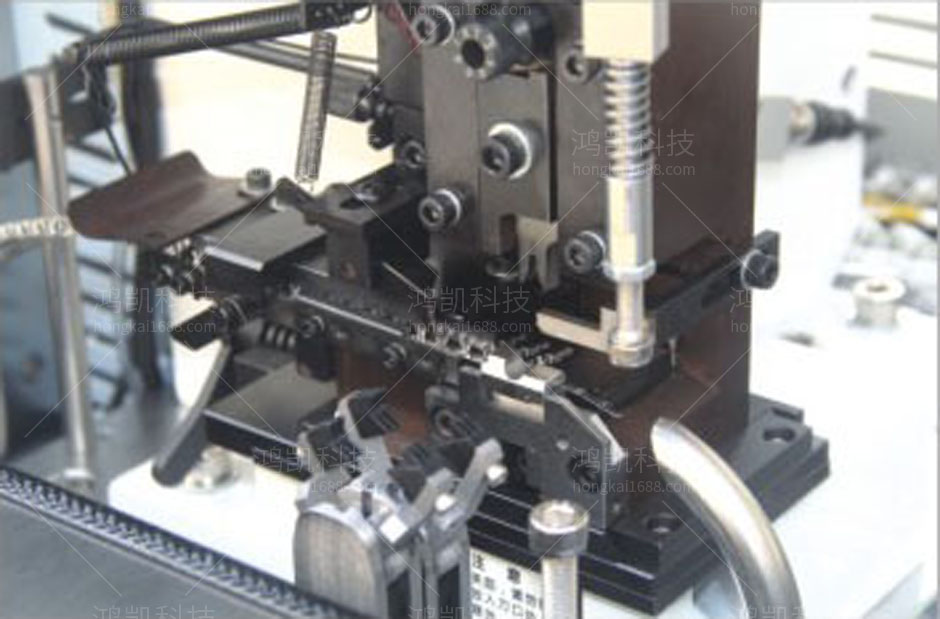

壓著能力：1.5KN 可根據客戶要求訂
做最大插PIN數：?jiǎn)闻?0孔，最大3排
最大插PIN色數：9色(更多顏色須定制)
膠殼尺寸：定制
生產效率：2800PIN/H(實際依線材長度及功能開啟有變化)
檢測裝置：端子有無，插殼后拉檢測，膠座有無，生產不良率可設定。
選配：端子壓力監控
