兩軸高速絞線機背景技術：

高速絞線機是一種用于絞合纜線的設備，包括床身、主動軸、收線裝置和絞線框，絞線框與主動軸固定，絞線框可在床身上轉動，絞線框在轉動的過程中環繞收線裝置。絞線框在轉動過程中帶動纜線轉動，使至少2條纜線相互環繞絞合，實現絞合纜線的功能。

高速絞線機的運行速度較高，部分機型絞線框的轉速可達到2500轉/分鐘。為了方便對收線裝置進行操作，絞線框通常被設置在離轉動中心較遠的位置，使收線裝置處的可活動空間增大，從而能更方便的在收線裝置上取線和繞線。但當絞線框高速轉動時，絞線框受到的向心力較大，使絞線框容易變形彎曲，在多次使用后，絞線框容易產生較大的疲勞損耗，嚴重的影響了絞線框的使用壽命，絞線框的使用壽命也成為了高速絞線機設計最高運行轉速的瓶頸。故現有技術中存在絞線框使用壽命較差的問題。

兩軸高速絞線機技術要素：

為了克服現有技術的上述缺點，本實用新型的目的是提供一種兩軸高速絞線機，具有絞線框使用壽命較高的優點。

本實用新型解決其技術問題所采用的技術方案是：

一種兩軸高速絞線機，包括床身、絞線框和收線裝置，所述收線裝置安裝于床身上，所述床身轉動連接有轉動盤，所述轉動盤沿轉動盤的徑向滑動連接有連接塊，所述連接塊與絞線框固定連接，所述絞線框繞收線裝置轉動，所述轉動盤沿轉動盤的徑向滑動連接有驅動塊，所述連接塊與驅動塊在轉動盤上的滑動方向相同，所述驅動塊的質量大于連接塊與絞線框的總質量，所述轉動盤的旋轉中心位于連接塊與驅動塊之間，所述驅動塊與連接塊之間設有連接桿，所述連接桿兩端分別與驅動塊和連接塊固定連接，所述連接塊設有驅使連接塊向遠離轉動盤中心移動的彈性件。

兩軸高速絞線機技術總結

本實用新型公開了涉及絞線機技術領域的一種兩軸高速絞線機，解決了存在絞線框使用壽命較差的問題。其技術要點為：包括床身、絞線框和收線裝置，床身轉動連接有轉動盤，轉動盤滑動連接有連接塊，連接塊與絞線框固定連接，轉動盤滑動連接有驅動塊，連接塊與驅動塊在轉動盤上的滑動方向相同，驅動塊的質量大于連接塊與絞線框的總質量，轉動盤的旋轉中心位于連接塊與驅動塊之間，驅動塊與連接塊之間設有連接桿，連接桿兩端分別與驅動塊和連接塊固定連接，連接塊設有驅使連接塊向遠離轉動盤中心移動的彈性件。轉速越高絞線框越靠近旋轉軸心，有效的控制絞線框受到的向心力，從而進一步緩解絞線框的疲勞損耗，提高絞線框的使用壽命。

兩軸高速絞線機功能特點

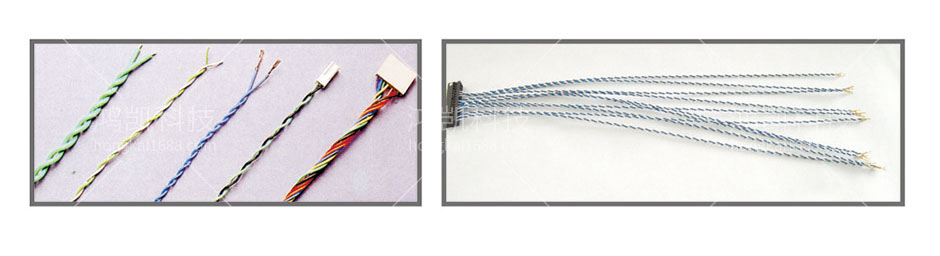

專用于電子線絞線用，出力均勻，品質穩定。可同時絞1-5組電子線
絞線速度和時間可根據客戶要求作調整，并可設定正反轉。
絞線數量呆自行計數。操作簡單，不易故障。

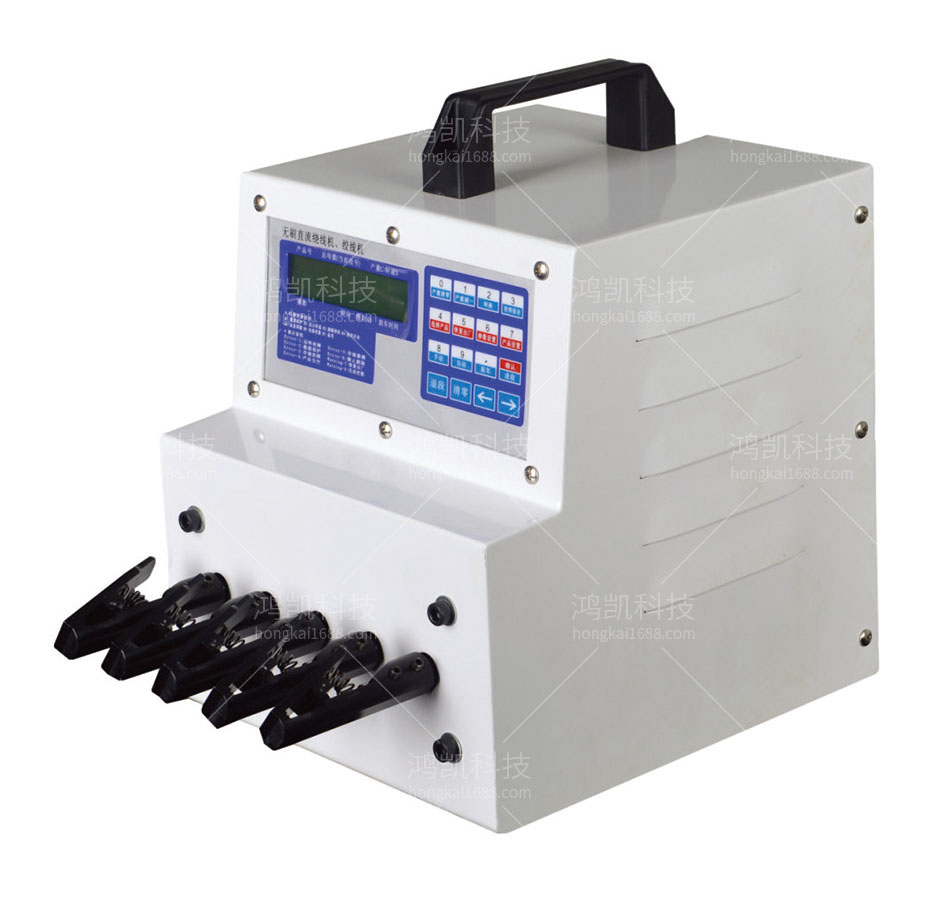

兩軸高速絞線機技術參數

機型：YHK-02兩軸
功率：120W
重量：9kg
體積：300x220x310mm
電壓：AV220V
