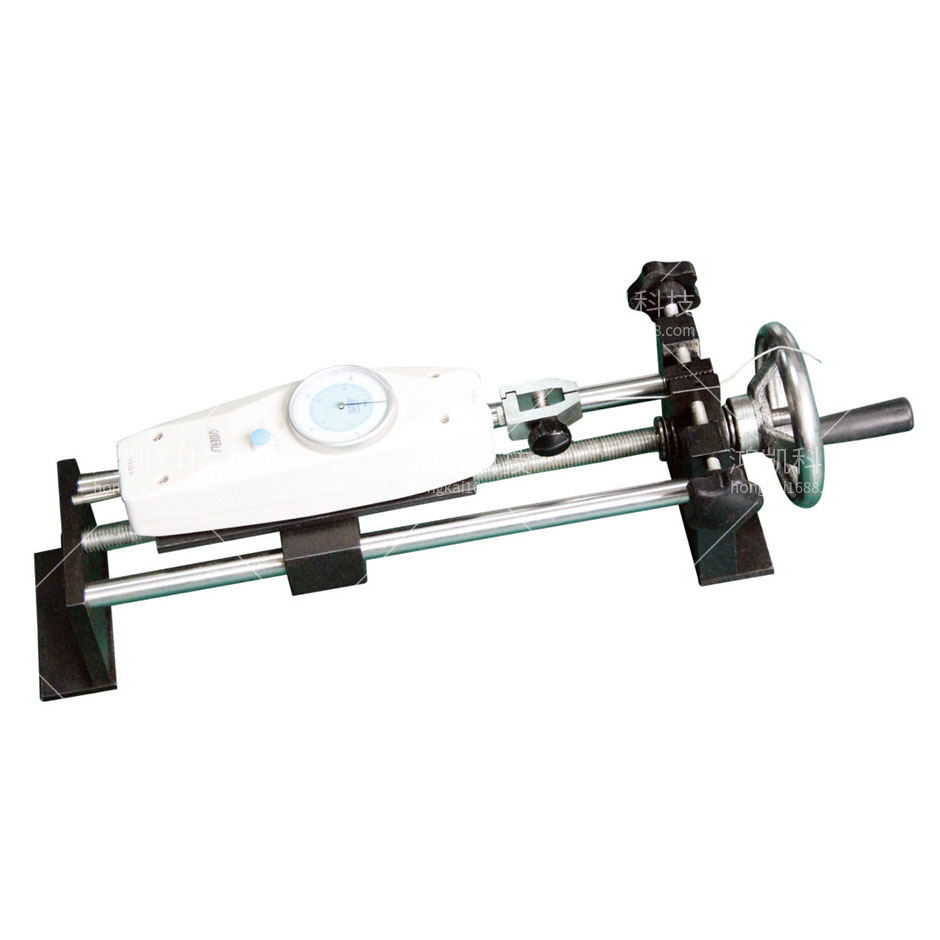

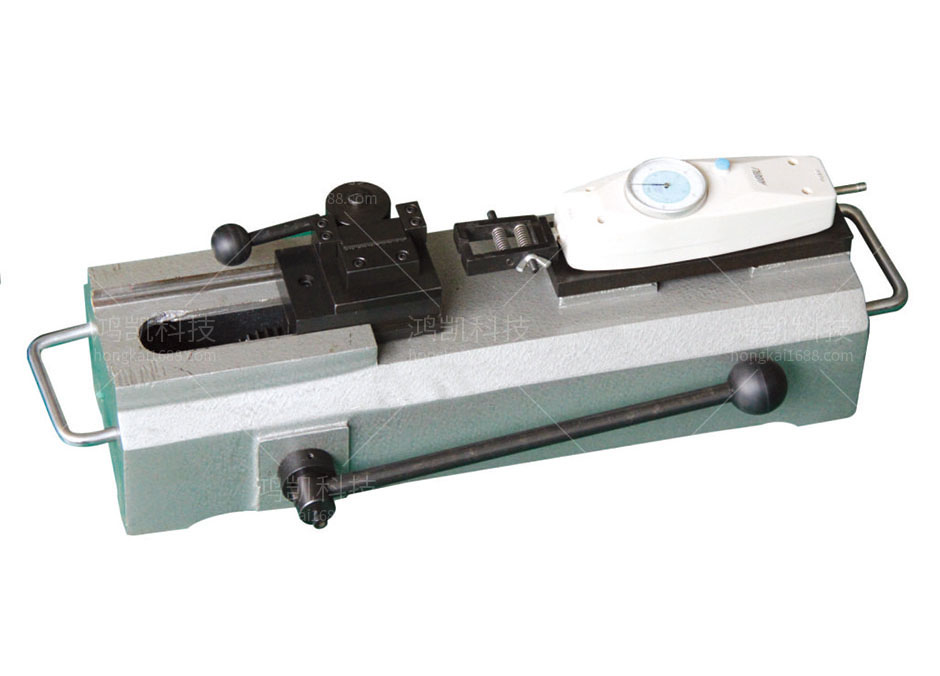

手動拉力測試儀背景技術：

日常生產過程中往往要對塑膠產品的試樣進行變形、拉伸、剝離和撕裂等試驗測試，從而保證產品高效和高質。如我們在生產塑膠產品筆記本外框時，往往需在產品內框塑膠骨位上熱熔螺母，以保證成品筆記本組裝時各零部件間精準鎖位，而膠殼外框螺母拉力的大小，不僅會直接影響到成品硬件的組裝質量，乃至可能影響到整個筆記本的安全使用性能。這就需要運用高精密規范的檢測工具，做好產品合格上市前的試驗檢測。通常我們在對產品膠殼膠件進行拉拔力測試時，一般使用普通手握式的拉力測試·儀或大型機臺測試機，該方式下的試驗檢測工具給生產造成嚴重滯后性，在檢測過程中存在著如下弊端一、檢測往往受限于產品外觀形狀高低大小、材料成分質地規格等客觀因素，試驗夾具的制作相對難度較大，輔助工具的制造費用較高；二、手動進行產品的拉拔力試驗，其拉伸檢測的系數幅度變化大，實驗的力的示值相對偏差較大；三、簡小型手握式的手動拉力測試儀操作費力、試驗系數偏差大，而大型機臺拉力測試機機臺笨重，不便于生產的隨處移動，且對小件進行試驗測試時存在著資源設備的浪費；四、不規范不精準的試驗方法和測試工具，往往會在測試的過程中造成成品材料的損壞報廢，提高了企業的生產成本。

手動拉力測試儀技術方案

實用新型內容本實用新型所要解決的技術問題是克服現有手動拉力測試儀操作復雜，受到夾具和產品的自身材料和尺寸的限制大，測量數值不精準等不足，提供一種手動拉力測試儀，本實用新型操作靈活、移動便捷、檢測系數精準，廣泛適用一般的工程拉力測試。本實用新型通過以下技術方案實現手動拉力測試儀，包括動力結構、拉力系數測試結構、夾具平臺固定結構和支架，所述支架豎直設置，所述動力結構設置在所述支架的頂部，所述拉力系數測試結構設置在所述動力結構的下方，所述手動拉力測試儀還包括傳動結構、控制結構和輔助夾具，所述拉力系數測試結構包括位移傳感器和拉力測試計，所述輔助夾具位于拉力測試計的下方。

手動拉力測試儀功能特點

用于電線、光機導線抗拉強度的測定
用于電線與端子壓接機的測定
用于端子與絕緣體固定力的測定
用于接頭或連接器連接力的測定

手動拉力測試儀技術參數

測定范圍：0-490N
量表重量：5/10/20/30/50
夾持座行程：70mm
夾緊鉗行程：9mm
夾頭調整量：10mm
重量：20kg
尺寸：600*185*190mm
