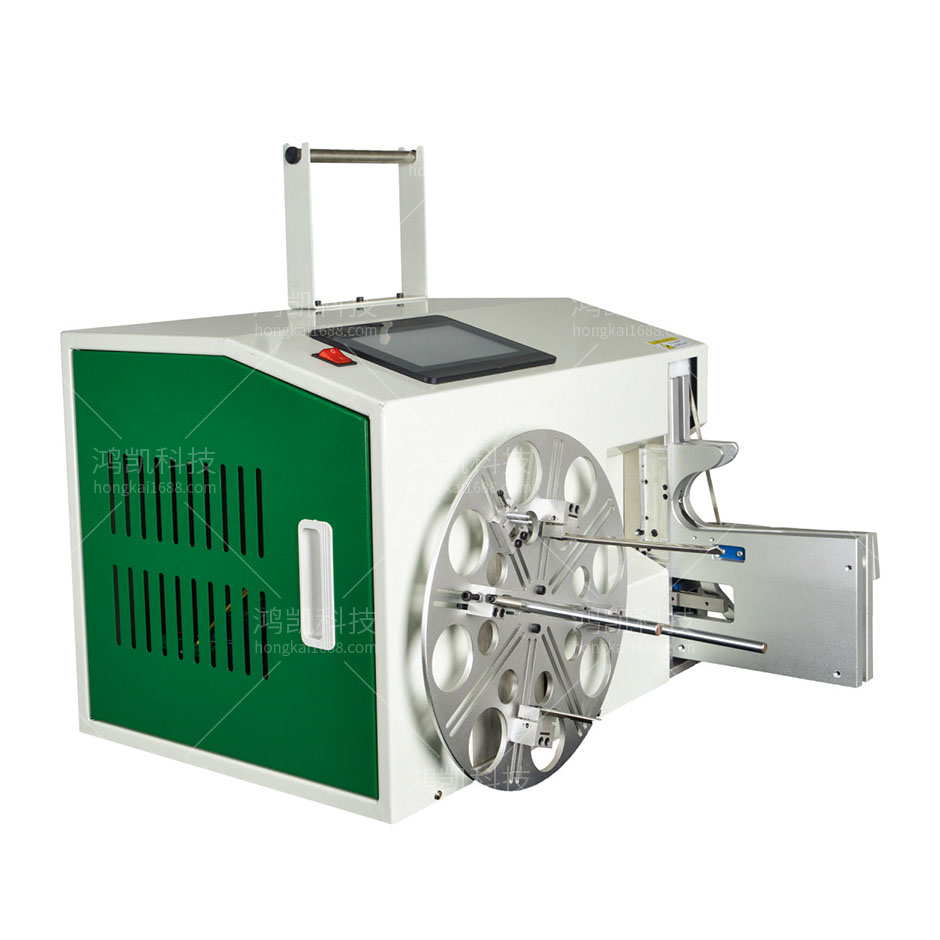

半自動繞線扎線機介紹

半自動繞線扎線機背景技術：

電線行業的勞動密集程度高，勞動強度大；AC、DC線成品一般需要手工繞好并用扎帶扎好，效率極低，人力資源占用較大。

實用新型內容本實用新型的目的在于提供一種簡單高效的，將電線自動繞制成束，并自動將扎帶扭好的半自動繞線扎線機。本實用新型的構成由機架組件、繞線組件、夾持組件、進給組件、移線組件、扭線組件和人機界面面板組成，機架組件內有電氣控制的部分電氣元件和控制線路，機架組件上裝有繞線組件、夾持組件、進給組件、移線組件、扭線組件和人機界面面板；繞線組件上有繞線柱和卡線槽，安裝在轉盤上；夾持組件上有夾線張力滾輪固定在夾線滑塊上，安裝在夾線大滑臺上；進給組件上有扎帶進給輪和扎帶切斷刀，安裝在進給滑臺上，在進給滑臺前方設有扎帶夾持氣爪，在進給滑臺后方設有扎帶輪轆；移線組件在繞線組件和進給組件上方，有二副機械氣爪，固定在Z軸滑臺上，安裝在X軸和Y軸的組合滑臺上；扭線組件設有帶旋轉軸的扭線氣爪，固定在Z軸滑臺上，安裝在平移滑臺上。該設備機架組件上裝有繞線組件、夾持組件、進給組件、移線組件、扭線組件和人機界面面板，結構簡單、使用方便，交替繞線操作，工作效率極高；控制方面，采用PLC可編程邏輯控制器控制，操作界面簡潔，程序編寫通用，維護簡單，只需按不同的程序設定，即可進行不同電線的繞線扎線工作。

半自動繞線扎線機功能特點

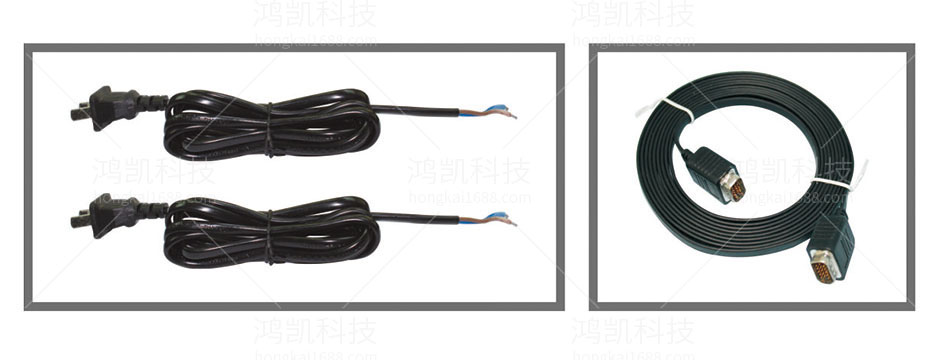

本機適用于AC電源線、DC電源線、USB數據線、視頻線、HDM高清線等各類傳輸線采用包膠鐵芯扭扎成束，也可用于其它要用包膠鐵芯扎緊之用，如衣架等行業。
員工只需將線頭固定好，腳踏開關實現繞線，完畢取出放到扎線口處自動扎帶，全部過程只需4-5秒。本機可進行扎線長度、繞線圈數設定，可進行產量計數。本機采用PLC程式控制，文本顯示器進行參數設定，操作簡單方便。可降低員工的疲勞強度，提高工作效率，節省扎帶等特點。

半自動繞線扎線機技術參數

型號：YHK-90B半自動繞線扎線機
扎帶長度：80-140MM
扎帶直徑：10-30MM
扎帶速度：1秒次
繞線間距：50-200MM
繞線速度：1-10可調
電源：AC220V50/60Hz
機器尺寸：700×550×400mm
重量：45KG
