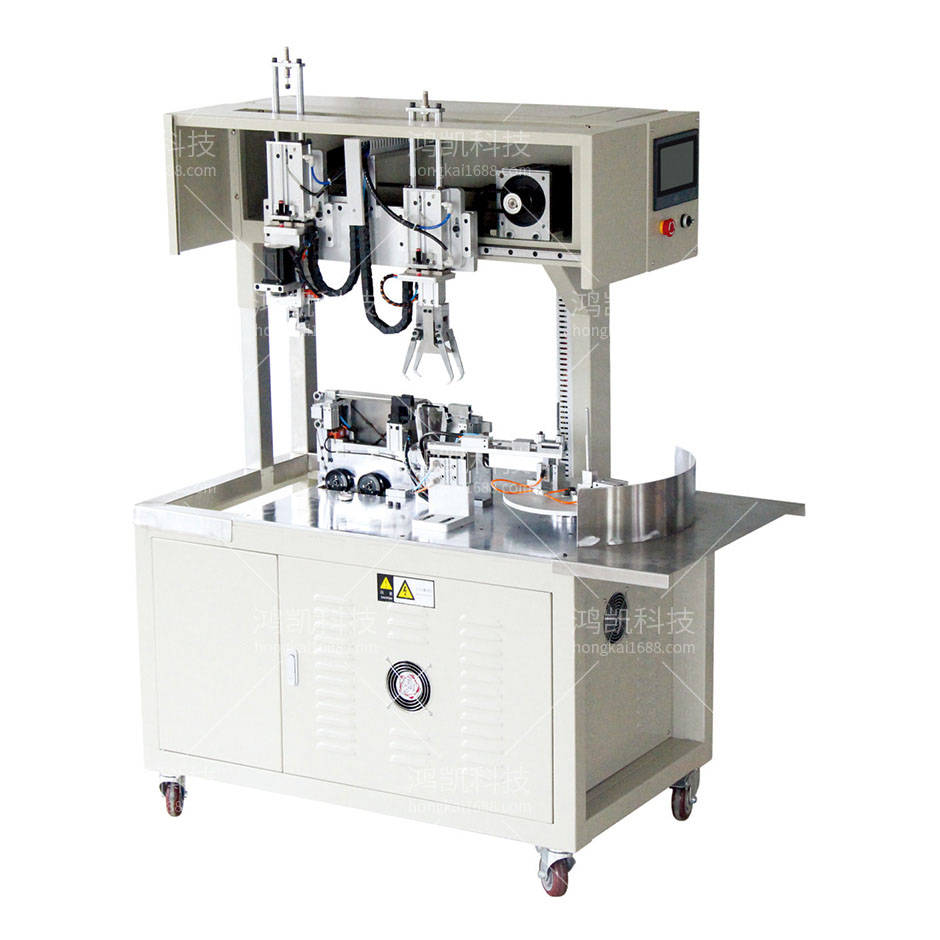

全自動繞線扎線機背景技術：

繞線扎線機是將一段一段的連接線例如各種電源線、數據線、網線、閉路線等分別卷繞起來，然后用扎帶捆住的機器。但是現有的繞線扎線機的結構普遍比較簡單，需要消耗大量的人工，而且不方便根據需要調節繞線樁之間的距離，靈活性差，越來越不能滿足人們的日常使用需求，因此需要我們設計出一種全自動繞線扎線機，來解決這些問題。

全自動繞線扎線機技術要素：

全自動繞線扎線機，包括工作臺，所述工作臺的頂端一側分別固定有伺服電機和豎板，伺服電機的輸出軸固定有調節盤，調節盤的一側中部安裝有雙軸電機，雙軸電機的輸出軸均固定有主動齒輪，主動齒輪的兩側均設置有從動齒輪，主動齒輪與從動齒輪相嚙合，從動齒輪靠近調節盤的一側中部均固定有雙向螺紋桿，雙向螺紋桿上螺紋連接有兩組移動塊，移動塊的頂端均固定有繞線樁，繞線樁的頂端均延伸至調節盤的外部，豎板遠離伺服電機的一側頂端安裝有傳動電機，傳動電機的輸出軸貫穿豎板并固定有轉盤，轉盤靠近伺服電機的一側對稱設置有兩組夾持機構，工作臺的頂端另一側固定有固定柱，固定柱的外部套設有繞線盤。

全自動繞線扎線機功能特點

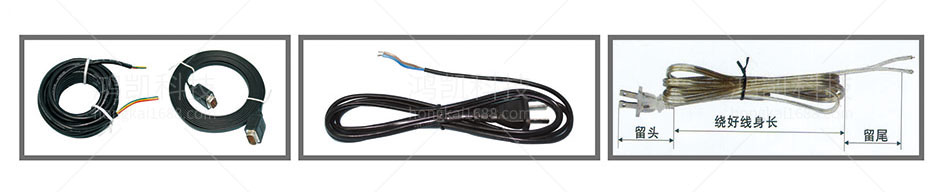

本機適用于AC電源線、DC電源線、USB數據線、視頻線、
HDM高清線等各類傳輸線采用包膠鐵芯扭扎成束，也可用于其
它要用包膠鐵芯扎緊之用，如衣架等行業。

全自動繞線扎線機技術總結

本實用新型公開了一種全自動繞線扎線機，包括工作臺，所述工作臺的頂端一側分別固定有伺服電機和豎板，伺服電機的輸出軸固定有調節盤，調節盤的一側中部安裝有雙軸電機，雙軸電機的輸出軸均固定有主動齒輪，主動齒輪的兩側均設置有從動齒輪，從動齒輪靠近調節盤的一側中部均固定有雙向螺紋桿，雙向螺紋桿上螺紋連接有兩組移動塊，移動塊的頂端均固定有繞線樁，繞線樁的頂端均延伸至調節盤的外部，豎板遠離伺服電機的一側頂端安裝有傳動電機。本實用新型設計巧妙，結構緊湊，操作簡單，自動化強，節省人工，方便根據需要調節兩組繞線樁之間的距離，靈活性強，能夠擴大繞線扎線機的適用范圍，有利于提高繞線扎線效率，實用性強。

全自動繞線扎線機技術參數

型號：YHK-086
線繞外觀：中圓圈雙扎
適用線徑：≤10mm（視線而定）
適用線長：≤8m（視線而定）
繞線間距：80-180MM
扎成直徑：≤40
頭部留長：40-130MM
尾部留長：40-130MM
效率：1200條/小時
適用扎帶：2MM包膠鐵芯扎絲
氣壓要求：5-7KG
機器尺寸：790×630×1430mm
重量：140KG
