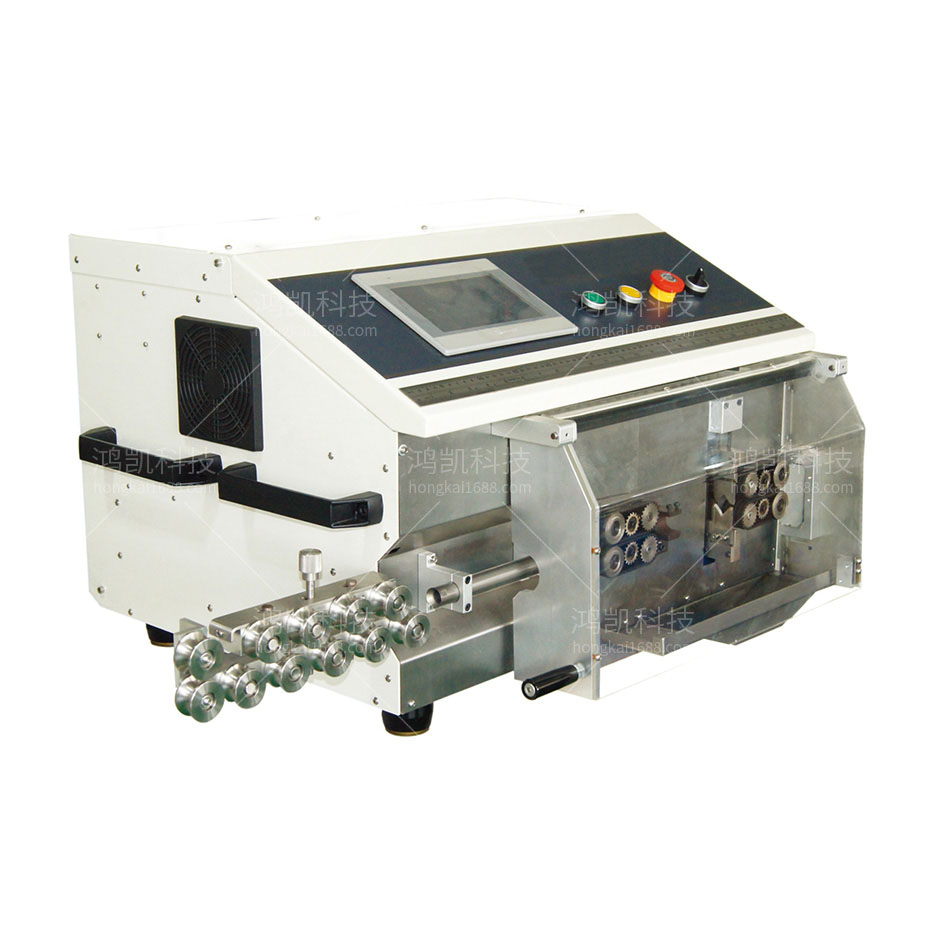

護套線裁線剝皮機背景技術：

目前，在護套線的剝皮施工中經常需要用到剝線器，傳統的剝線器在切除護套線絕緣層的時候，需反復的沿護套線的軸向旋轉進行絕緣層的切割，同時很容易因用力不一，致使護套線的線芯被切斷，影響工作效率；此外，對于不同線徑的護套線切除絕緣層時，需要更換不同專用工具，參照?qǐng)D1，現有一種護套線是由導線皮100包裹若干電纜101而成，電纜101內包裹有線芯102，其需要?jiǎng)兂稍谳S向切開導線皮100后，還需要利用刀片環向切斷電纜101，造成剝線效率低下，剝線線芯容易損壞，因此，找到一種效率高，效果好的軸向剝線的剝線裝置十分的必要，特別是有時需要對護套線的中部進行剝皮，也十分麻煩。

護套線裁線剝皮機技術要素：

為了克服現有技術的不足，本實用新型提供一種結構簡單、自動化程度高、實用性強、剝線效率高的護套線裁線剝皮機。

本實用新型解決其技術問題所采用的技術方案是：

一種護套線裁線剝皮機，包括機架以及設置在所述機架上沿Y向方向依次排列的第一輸送壓輪組件、軸向切刀組件、電線導管、徑向切刀組件和第二輸送壓輪組件，所述機架上還安裝有控制上述組件的控制系統，所述軸向切刀組件包括沿Z向移動的軸向切刀，所述徑向切刀組件包括既可沿Y向移動也可沿Z向移動的分線徑向切刀和電纜皮徑向切刀。

護套線裁線剝皮機功能特點

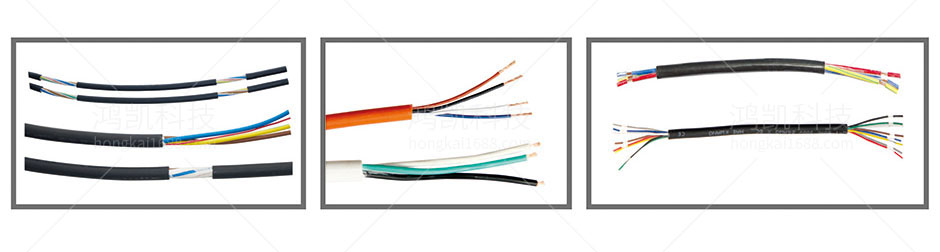

本機主要用于大平方電子線、護套線和電源線的加工
程序與電機絲桿控制皮帶送料，無壓印，無刮痕
單快捷的送料部件更換方式
100組數據存儲，可快速調取歷史加工參數，操作簡單

護套線裁線剝皮機技術總結

本實用新型公開了一種護套線裁線剝皮機，包括機架以及沿Y向方向依次排列的第一輸送壓輪組件、軸向切刀組件、電線導管、徑向切刀組件、第二輸送壓輪組件和控制系統，徑向切刀組件包括既可沿Y向移動也可沿Z向移動的分線徑向切刀和電纜皮徑向切刀，通過控制系統設定好要?jiǎng)兤さ淖o(hù)套線所漏端部和中部線芯的長度，護套線通過第一輸送壓輪組件輸送至軸向切刀組件處，軸向切刀組件在中部的導線皮上劃出開口，隨后通過電線導管輸送至徑向切刀組件處裁出事先設定好一定長度的護套線，并剝掉首尾端部的導線皮和電纜，露出端部線芯，再利用人工將中部劃有開口部分的絕緣層剝掉，露出中部線芯，整個過程自動化程度高，能夠減輕工人勞動的強度，提高生產效率。

護套線裁線剝皮機技術參數

剝線范圍：1mm-12mm
最大剝皮長度：前端150mm、后端90mm
最小加工長度：60mm
切割深度單位：0.1mm
送料方式：皮帶
刀片：2片
電源：220V50/60Hz
生產率：300-700pcs
重量：95kg
尺寸：900*670*460mm
