油壓六方端子機背景技術：

現有的端子機，其帶動方式基本是伺服電機、帶動螺桿旋轉的方式帶動工位，傳動速率快，但是不能達到精細控制，對于一些粗細不一的線每次還要調整下工位大小，以適合需要加工的線的大小。同時，其工位模具由于螺桿的轉動和壓力容易造成磨損以及對工位模具形成破壞。

油壓六方端子機技術特征：

1、一種油壓六方端子機，其特征在于，包括一底座，該底座的上方設置有機架，所述機架的上方設置有電機和減速機，所述電機連接減速機，減速機通過偏心主軸連接傳動軸，該傳動軸的正下方設置有六邊工位臺；

所述六邊工位臺包括底板，底板的上方設置有工位磨具，該工位磨具的前端設置有上加強板和下加強板，所述工位磨具的后端設置有后護板，該護板設置有凹槽，所述工位磨具固定在凹槽內，在所述工位磨具的前后兩側設置有左加強筋板和右加強筋板。

2、根據1所述的油壓六方端子機，其特征在于，所述工位磨具的上方設置有一個U型的工位槽，該工位槽向左加強筋板或右加強筋板一端開放，向其另一端封閉。

3、根據1所述的油壓六方端子機，其特征在于，所述工位磨具包括上工位模具和下工位模具，所述上工位模具和下工位模具對稱設置，其上分別設置有上彈性組件和下彈性組件。

4、根據3所述的油壓六方端子機，其特征在于，所述上彈性組件和下彈性組件的結構相同，均包含第一彈性臂和第二彈性臂，所述第一彈性臂和第二彈性臂一體設置。

5、根據4所述的油壓六方端子機，其特征在于，所述第一彈性臂和第二彈性臂上均設置有彈簧。

油壓六方端子機功能特點

大平方粗線用鉚接設備，替代傳統笨重油壓設備
結構輕巧，可自由搬運，滿足各種環境需求

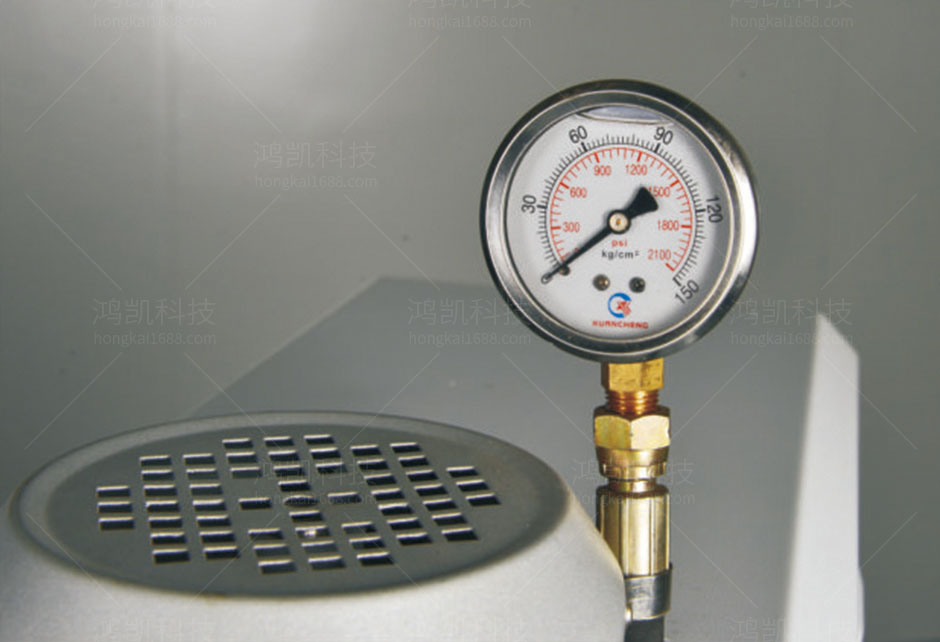

壓接時具有保壓功能，壓接力量大

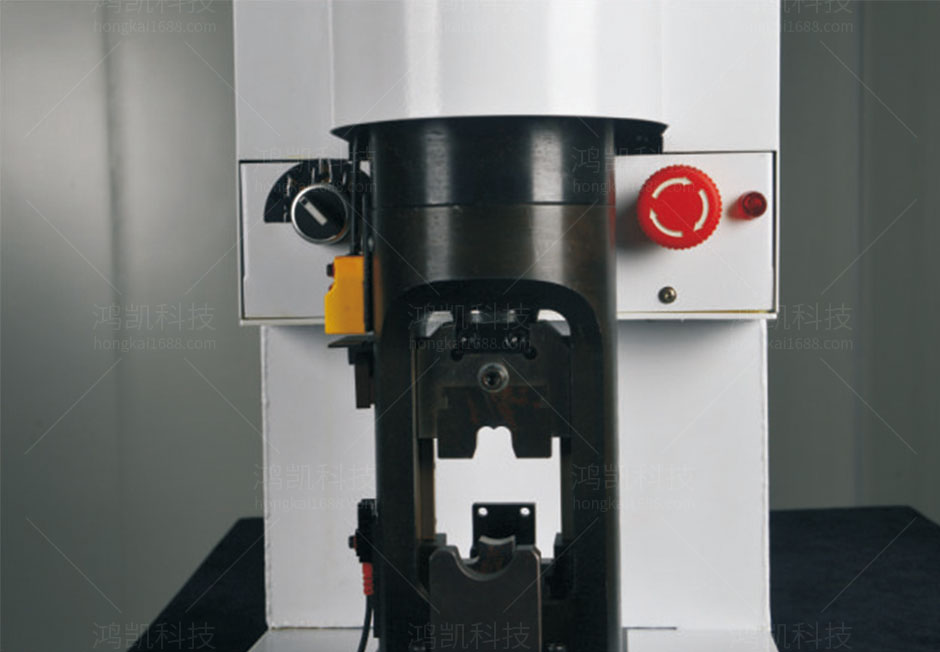

更換模具方便快捷，可配套多種壓接模具

油壓六方端子機技術總結

本實用新型提供了一種油壓六方端子機，包括一底座，該底座的上方設置有機架，所述機架的上方設置有電機和減速機，所述電機連接減速機，減速機通過偏心主軸連接傳動軸，該傳動軸的正下方設置有六邊工位臺；本實用新型提供了端子機增加了減速機以及偏心主軸，通過減速機來降低速率，達到精細控制，通過偏心主軸以及配合可以進行扭動的六邊工位臺，可以進行加工偏心零件。通過設置前后左右的加強板和加強筋板，有效的解決了傳統工位模具由于螺桿的轉動和壓力容易造成磨損以及對工位模具形成破壞。

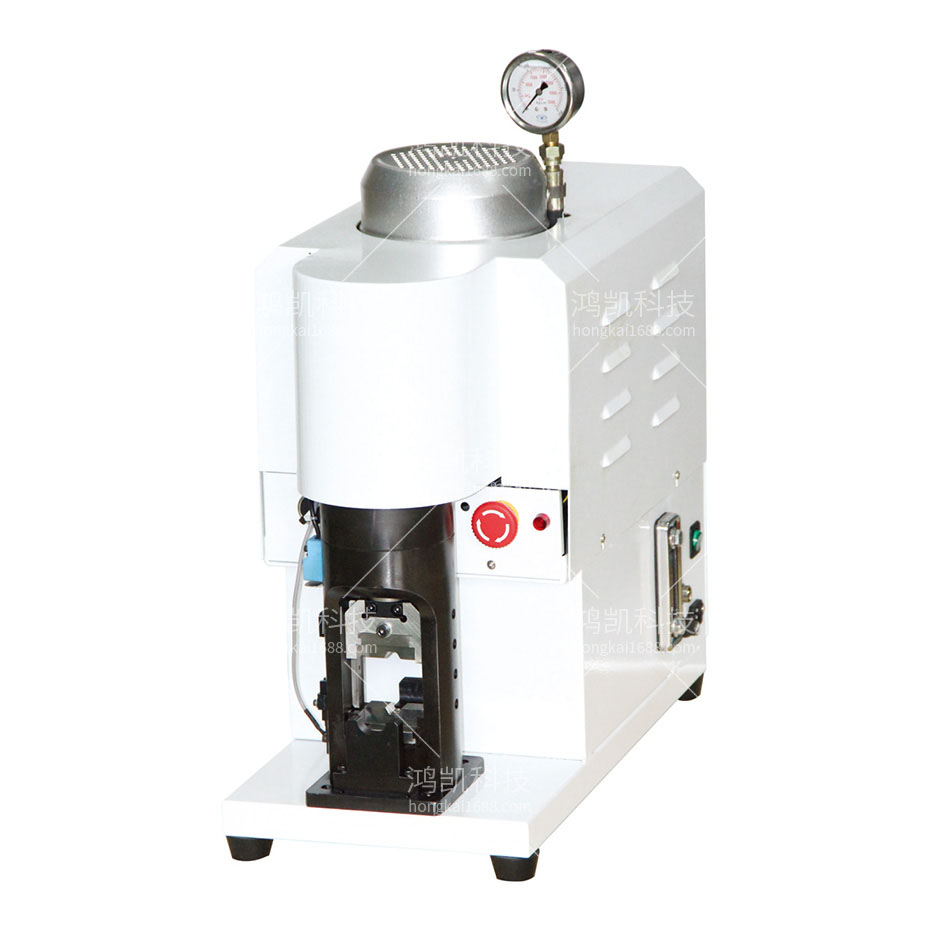

油壓六方端子機技術參數

型號：YHK-40T
工作壓力：40T
壓接范圍：1-300mm²
行程：50mm
電源：220V
重量：85kg
尺寸：600*280*680mm

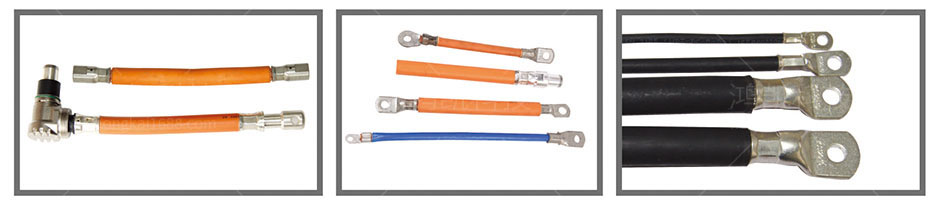

壓接外形：B形口、六邊形，條紋狀，凹凸形等
